GS-6322-24P4X

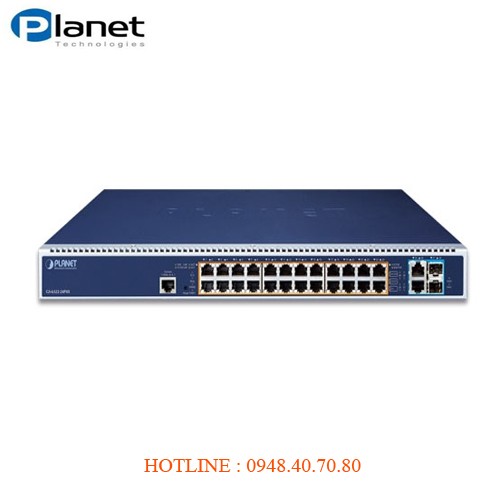

PLANET GS-6322-24P4X Switch PoE++ 802.3bt được quản lý hoàn toàn với hai khe cắm nguồn dạng mô-đun, khả năng mở rộng nâng cao hiệu quả quản lý năng lượng và tính linh hoạt trong các mạng quy mô lớn, chẳng hạn như doanh nghiệp, khách sạn, trung tâm mua sắm, tòa nhà chính phủ và các khu vực công cộng khác. Thiết bị hỗ trợ nhiều chế độ hoạt động PoE, bao gồm 24 cổng PoE++ 802.3bt loại 4 công suất 90 watt , chế độ PoH (Cấp nguồn qua HD-BASE-T) công suất 95 watt và chế độ ép 4 cặp nguồn, giúp giải quyết vấn đề không tương thích của các bộ chuyển mạch PoE 4 cặp không chuẩn tại hiện trường. Với tổng công suất lên đến 2.280 watt cho các ứng dụng PoE nặng khác nhau, GS-6322-24P4X cung cấp giải pháp mạng PoE 802.3bt nhanh chóng, an toàn và tiết kiệm chi phí cho các doanh nghiệp vừa và nhỏ.

Thiết kế nguồn điện khai thác để tăng tính linh hoạt

GS-6322-24P4X được thiết kế với hai khe cắm mô-đun nguồn điện để hỗ trợ chế độ Nguồn điện dự phòng ( RPS ) hoặc chế độ Nguồn điện mở rộng ( EPS ) thông qua cài đặt phần mềm để xử lý nhu cầu về nguồn điện dự phòng hoặc nguồn điện bổ sung cho các cổng PoE++ khi cần.

Chế độ RPS (1+1) : Khi các dịch vụ quan trọng được hỗ trợ bởi ứng dụng PoE, cần có bộ nguồn dự phòng để cung cấp nguồn điện dự phòng trong trường hợp mất điện. Khi lắp đặt hai bộ nguồn, ngân sách điện năng sẽ tương đương với một bộ nguồn.

Chế độ EPS (2+0) : Khi cần nhiều nguồn PoE hơn để hỗ trợ toàn bộ ứng dụng, PSU phụ có thể cung cấp thêm nguồn PoE. Hai PSU kết hợp có thể cung cấp tổng công suất PoE tối đa.

GS-6322-24P4X có thể hoạt động với ba bộ nguồn AC 920W/1200W/2000W tùy chọn. Người dùng có thể linh hoạt sử dụng một hoặc hai bộ nguồn tùy theo nhu cầu. Hệ thống nguồn dự phòng và mở rộng linh hoạt của nó được thiết kế đặc biệt cho các cơ sở công nghệ cao đòi hỏi tính toàn vẹn nguồn điện cao nhất.

Ví dụ:

90~95 watt 802.3bt PoE++ và Quản lý chế độ đầu ra nguồn PoE nâng cao

Nhờ áp dụng chuẩn IEEE 802.bt PoE++ và công nghệ PoH, GS-6322-24P4X có khả năng cấp nguồn lên đến 95 watt bằng cách sử dụng cả bốn cặp cáp Ethernet chuẩn Cat5e/6 để cung cấp nguồn điện và dữ liệu tốc độ cao cho mỗi thiết bị (PD) từ xa tương thích PoE. Để đáp ứng nhu cầu của nhiều thiết bị sử dụng nguồn PoE ổn định, bộ chuyển mạch GS-6322-24P4X PoE++ cung cấp năm chế độ đầu ra nguồn PoE khác nhau để lựa chọn.

• 95W UPOE/PoH
• PoE++ 90W 802.3bt
• Công suất 60W
• PoE đầu cuối 36W
• PoE tầm trung 36W

Giao diện phương tiện kép SFP 10GBASE-T và 10GBASE-X

GS-6322-24P4X được tích hợp bộ chuyển mạch L2 và L3 dựa trên phần cứng cùng với 24 cổng 10/100/1000BASE-T, 2 cổng RJ45 10GBASE-T và 2 cổng SFP+ 10GBASE-X bổ sung. Với hai giao diện đồng 10GBASE-T tích hợp với khả năng tự động đàm phán 5 tốc độ (10G/5G/2.5G/1G/100), GS-6322-24P4X cung cấp tốc độ truyền dữ liệu 10Gbps với cáp UTP Cat6A/Cat7 hiện có, nghĩa là tốc độ có thể được tăng lên mà không mất phí. Hai giao diện SFP+ 10GBASE-X bổ sung với 3 tốc độ (10G/2.5G/1G) được cung cấp cho khả năng truyền dẫn đường dài lên đến 120km.

Hỗ trợ định tuyến lớp 3

GS-6322-24P4X cho phép quản trị viên dễ dàng tăng cường hiệu suất mạng bằng cách cấu hình định tuyến tĩnh IPv4/IPv6 VLAN Lớp 3 theo cách thủ công và tự động thiết lập OSPFv2 (Open Shortest Path First) cho IPv4. OSPF là một giao thức định tuyến động nội bộ cho hệ thống tự trị dựa trên trạng thái liên kết. Giao thức này tạo cơ sở dữ liệu cho trạng thái liên kết bằng cách trao đổi trạng thái liên kết giữa các switch Lớp 3, sau đó sử dụng thuật toán Shortest Path First để tạo bảng định tuyến dựa trên cơ sở dữ liệu đó.

Vòng dự phòng, phục hồi nhanh cho các ứng dụng mạng quan trọng

GS-6322-24P4X hỗ trợ công nghệ vòng dự phòng và có khả năng tự phục hồi mạnh mẽ, nhanh chóng để ngăn chặn gián đoạn và xâm nhập từ bên ngoài. Thiết bị tích hợp công nghệ ITU-T G.8032 ERPS (Ethernet Ring Protection Switching) tiên tiến , Giao thức Spanning Tree (802.1s MSTP) và hệ thống cấp nguồn dự phòng vào mạng tự động hóa công nghiệp của khách hàng để nâng cao độ tin cậy và thời gian hoạt động của hệ thống trong môi trường nhà máy khắc nghiệt. Trong một mạng vòng đơn giản, thời gian phục hồi liên kết dữ liệu có thể nhanh tới 10ms.

Thiết bị ONVIF tiện lợi và thông minh với tính năng phát hiện

GS-6322-24P4X hỗ trợ một tính năng tuyệt vời — Hỗ trợ ONVIF — được thiết kế đặc biệt để kết nối với hệ thống giám sát IP video. Từ giao diện người dùng (GUI), người dùng chỉ cần một cú nhấp chuột để tìm kiếm và hiển thị tất cả các thiết bị ONVIF thông qua ứng dụng mạng. Ngoài ra, người dùng có thể tải hình ảnh sàn lên bộ chuyển mạch và cho phép triển khai bất kỳ thiết bị giám sát nào để kiểm tra và lập kế hoạch dễ dàng hơn. Hơn nữa, người dùng có thể xem thông tin giám sát theo thời gian thực và trạng thái trực tuyến/ngoại tuyến, đồng thời cho phép điều khiển khởi động lại PoE từ giao diện người dùng.

Chức năng PoE độc đáo tích hợp để quản lý thiết bị được cấp nguồn

Là thiết bị chuyển mạch PoE được quản lý dành cho mạng giám sát, không dây và VoIP, GS-6322-24P4X có các chức năng quản lý PoE đặc biệt sau:

• Kiểm tra PD còn sống
• Tái chế điện theo lịch trình
• Lịch trình PoE
• Giám sát sử dụng PoE

Kiểm tra thiết bị thông minh đang hoạt động

GS-6322-24P4X có thể được cấu hình để theo dõi trạng thái PD (thiết bị được cấp nguồn) được kết nối theo thời gian thực thông qua lệnh ping. Khi PD ngừng hoạt động và không phản hồi, GS-6322-24P4X sẽ tiếp tục cấp nguồn cho cổng PoE và đưa PD hoạt động trở lại. Điều này sẽ cải thiện đáng kể độ tin cậy của mạng thông qua việc cổng PoE đặt lại nguồn điện cho PD và giảm bớt gánh nặng quản lý cho quản trị viên.

Tái chế điện theo lịch trình

GS-6322-24P4X cho phép mỗi camera IP PoE hoặc điểm truy cập không dây PoE được kết nối khởi động lại vào một thời điểm cụ thể mỗi tuần. Do đó, chúng sẽ giảm thiểu nguy cơ camera IP hoặc điểm truy cập bị sập do tràn bộ đệm.

Lịch trình PoE để tiết kiệm năng lượng

Theo xu hướng tiết kiệm năng lượng trên toàn thế giới và góp phần bảo vệ môi trường, GS-6322-24P4X có thể kiểm soát nguồn điện hiệu quả bên cạnh khả năng cung cấp công suất cao. Chức năng ” Lập lịch PoE ” cho phép bạn bật hoặc tắt cấp nguồn PoE cho từng cổng PoE trong các khoảng thời gian được chỉ định, một tính năng mạnh mẽ giúp các doanh nghiệp vừa và nhỏ (SMB) hoặc doanh nghiệp tiết kiệm điện năng và chi phí. Tính năng này cũng tăng cường bảo mật bằng cách tắt các thiết bị nguồn không nên sử dụng ngoài giờ làm việc.

Các tính năng mạnh mẽ của Lớp 2

GS-6322-24P4X có thể được lập trình cho các chức năng quản lý chuyển mạch Lớp 2 nâng cao như tổng hợp liên kết cổng động, VLAN gắn thẻ 802.1Q, VLAN Q-in-Q , VLAN riêng, Giao thức Cây Đa Spanning ( MSTP ), QoS từ Lớp 2 đến Lớp 4, kiểm soát băng thông, IGMP nooping và MLD snooping . Nhờ tổng hợp các cổng hỗ trợ, GS-6322-24P4X có thể hoạt động ở tốc độ cao nhờ được trang bị nhiều cổng và cũng hỗ trợ chuyển đổi dự phòng.

Bảo mật mạng mạnh mẽ

GS-6322-24P4X cung cấp danh sách kiểm soát truy cập (ACL) toàn diện từ Lớp 2 đến Lớp 4 để tăng cường bảo mật cho thiết bị biên. Nó có thể được sử dụng để hạn chế truy cập mạng bằng cách từ chối các gói tin dựa trên địa chỉ IP nguồn và đích, số cổng TCP/UDP hoặc các ứng dụng mạng thông thường được xác định. Cơ chế bảo vệ của nó cũng bao gồm xác thực người dùng và thiết bị dựa trên cổng 802.1x và dựa trên MAC. Với chức năng VLAN riêng tư, giao tiếp giữa các cổng biên có thể được ngăn chặn để đảm bảo quyền riêng tư của người dùng.

Bảo vệ mạng IP nâng cao

GS-6322-24P4X cũng cung cấp các chức năng DHCP Snooping, IP Source Guard và Dynamic ARP Inspection để ngăn chặn tấn công IP snooping và loại bỏ các gói ARP có địa chỉ MAC không hợp lệ. Quản trị viên mạng giờ đây có thể xây dựng mạng doanh nghiệp bảo mật cao với thời gian và công sức ít hơn đáng kể so với trước đây.

Quản lý hiệu quả

Để quản lý hiệu quả, GS-6322-24P4X được trang bị giao diện quản lý bảng điều khiển, Web và SNMP.

• Với giao diện quản lý dựa trên Web tích hợp, sản phẩm cung cấp tiện ích quản lý và cấu hình dễ sử dụng, độc lập với nền tảng.
• Đối với quản lý bằng văn bản, có thể truy cập thông qua Telnet và cổng console.
• Đối với phần mềm quản lý và giám sát theo tiêu chuẩn, nó cung cấp kết nối SNMPv3 giúp mã hóa nội dung gói tin tại mỗi phiên để quản lý từ xa an toàn.

Cơ chế chẩn đoán SFP/SFP+ thông minh

GS-6322-24P4X hỗ trợ chức năng SFP-DDM (Màn hình chẩn đoán kỹ thuật số) giúp quản trị viên mạng dễ dàng theo dõi các thông số thời gian thực của bộ thu phát SFP và SFP+, chẳng hạn như công suất đầu ra quang, công suất đầu vào quang, nhiệt độ, dòng điện phân cực laser và điện áp cung cấp bộ thu phát.

Giải pháp mạng IEEE 802.3bt/ Ultra PoE

PLANET GS-6322-24P4X có thể dễ dàng xây dựng giải pháp mạng PoE siêu cấp trên hệ thống an ninh mạng cho doanh nghiệp. Ví dụ, nó có thể hoạt động với hệ thống POS và máy khách mỏng để thực hiện bảo vệ an ninh toàn diện cho các doanh nghiệp hiện nay. Bộ chia GS-6322-24P4X và POE-173S/IPOE-173S 802.3bt PoE++ hoạt động như một cặp để cung cấp cách dễ nhất để cấp nguồn cho các thiết bị Ethernet của bạn cần đầu vào công suất cao. Nhận dữ liệu và nguồn điện từ GS-6322-24P4X, POE-173S/IPOE-173S phân tách dữ liệu kỹ thuật số và nguồn điện thành nhiều đầu ra tùy chọn (12V, 19V hoặc 24V DC) cho các thiết bị không hỗ trợ PoE như máy tính xách tay, máy khách mỏng, hệ thống POS, camera mạng PTZ (pan, tilt & zoom), camera speed dome PTZ, điện thoại IP màn hình cảm ứng màu, điểm truy cập LAN không dây đa kênh và các thiết bị mạng khác ở khoảng cách lên đến 100 mét.

Vòng dự phòng tối ưu để phục hồi nhanh hơn mạng được quản lý

GS-6322-24P4X hỗ trợ công nghệ vòng dự phòng và có khả năng tự phục hồi mạnh mẽ, nhanh chóng để ngăn chặn gián đoạn và xâm nhập từ bên ngoài. Thiết bị tích hợp công nghệ ITU-T G.8032 ERPS ( Ethernet Ring Protection Switching ) tiên tiến và Giao thức Spanning Tree (802.1w RSTP) vào mạng của khách hàng để nâng cao độ tin cậy và thời gian hoạt động của hệ thống trong môi trường khắc nghiệt. Trong một mạng vòng đơn giản nhất định, thời gian phục hồi có thể dưới 10ms để nhanh chóng đưa mạng trở lại hoạt động, do đó cho phép mạng quản lý tiếp tục hoạt động.

Cổng vật lý

• 24 cổng đồng 10/100/1000BASE-T Gigabit RJ45 với chức năng injector IEEE 802.3bt PoE++ 24 cổng
• 2 giao diện RJ45 10GBASE-T với chức năng tự động MDI/MDI-X
• 2 khe cắm 10GBASE-SR/LR SFP+ , tương thích với bộ thu phát 1000BASE-SX/LX/BX SFP và 2.5G SFP
• Giao diện điều khiển RJ45 để quản lý và thiết lập cơ bản cho bộ chuyển mạch

Cấp nguồn qua Ethernet 802.3bt

• Tuân thủ IEEE 802.3bt Power over Ethernet Plus Plus
• Tương thích ngược với IEEE 802.3at Power over Ethernet Plus
• Lên đến 24 cổng thiết bị PoE IEEE 802.3af/IEEE 802.3at/IEEE 802.3bt được cấp nguồn
• 24 cổng PoE với chức năng cấp nguồn PoE++ Type-4 802.3bt 90W tích hợp
• Tự động phát hiện thiết bị được cấp nguồn (PD)
• Bảo vệ mạch ngăn ngừa nhiễu nguồn giữa các cổng
• Cấp nguồn từ xa lên đến 100 mét
• Tính năng quản lý PoE
  • Kiểm soát tổng ngân sách điện PoE
  • Bật/tắt chức năng PoE cho mỗi cổng
  • Kiểm soát chế độ quản trị PoE
  • Ưu tiên cấp nguồn cho cổng PoE
  • Giới hạn nguồn điện cho mỗi cổng PoE
  • Phát hiện phân loại PD
  • Kiểm soát chế độ mở rộng PoE để hỗ trợ cấp nguồn lên đến khoảng cách 200 mét
•  Tính năng PoE thông minh
  • Kiểm soát ngưỡng nhiệt độ
  • Kiểm soát ngưỡng sử dụng PoE
  • Kiểm tra PD còn sống
  • Lịch trình PoE

Tính năng của lớp 3

• Giao thức định tuyến động IP hỗ trợ OSPFv2
• Định tuyến tĩnh phần cứng IPv4/IPv6
• Giao diện định tuyến cung cấp chế độ định tuyến theo VLAN
• Giao diện IP (Tối đa 128 giao diện VLAN)
• Bảng định tuyến (Tối đa 128 mục định tuyến)

Tính năng của Lớp 2

• Ngăn ngừa mất gói tin bằng áp suất ngược (bán song công) và điều khiển luồng khung tạm dừng IEEE 802.3x (toàn song công)
• Hiệu suất cao của kiến trúc Store-and-Forward và lọc runt/CRC loại bỏ các gói tin lỗi để tối ưu hóa băng thông mạng
•  Hỗ trợ kiểm soát bão
  • Phát sóng/đa hướng/đơn hướng không xác định
•  Hỗ trợ VLAN
  • Hỗ trợ VLAN
  • VLAN gắn thẻ IEEE 802.1Q
  • Hỗ trợ cầu nối nhà cung cấp (VLAN Q-in-Q, IEEE 802.1ad)
  • Cạnh VLAN riêng tư (PVE)
  • VLAN dựa trên giao thức
  • VLAN dựa trên MAC
  • VLAN thoại
  • GVRP (Giao thức đăng ký VLAN GARP)
  • Lên đến 4K nhóm VLAN, trong số 4094 ID VLAN
• Hỗ trợ giao thức Spanning Tree
  • Giao thức cây mở rộng IEEE 802.1D (STP)
  • Giao thức cây mở rộng nhanh IEEE 802.1w (RSTP)
  • Giao thức cây mở rộng đa IEEE 802.1s (MSTP), cây mở rộng theo VLAN
  • Bảo vệ BPDU
• Hỗ trợ tổng hợp liên kết
  • Giao thức kiểm soát tổng hợp liên kết 802.3ad (LACP)
  • Cisco ether-channel (đường truyền tĩnh)
  • Tối đa 4 nhóm trunk với 4 cổng cho mỗi nhóm trunk
  • Băng thông lên đến 80Gbps (chế độ song công hoàn toàn)
• Cung cấp cổng phản chiếu (nhiều-đến-1)
• Phản chiếu cổng để theo dõi lưu lượng truy cập đến hoặc đi trên một cổng cụ thể
• Bảo vệ vòng lặp để tránh vòng lặp phát sóng
• Hỗ trợ ERPS (Chuyển mạch bảo vệ vòng Ethernet)
• Tương thích với tính năng phát hiện liên kết đơn hướng (UDLD) của Cisco, tính năng này giám sát liên kết giữa hai bộ chuyển mạch và chặn các cổng ở cả hai đầu của liên kết nếu liên kết bị lỗi tại bất kỳ điểm nào giữa hai thiết bị.
• Giao thức khám phá lớp liên kết (LLDP)

Chất lượng dịch vụ

• Kiểm soát băng thông Ingress Shaper và Egress Rate Limit trên mỗi cổng
• 8 hàng đợi ưu tiên trên tất cả các cổng chuyển mạch
• Phân loại giao thông
  • IEEE 802.1p CoS
  • Thứ tự ưu tiên TOS/DSCP/IP của các gói tin IPv4/IPv6
  • Số cổng IP TCP/UDP
  • Ứng dụng mạng điển hình
• Chính sách CoS ưu tiên nghiêm ngặt và Weighted Round Robin (WRR)
• Hỗ trợ QoS và kiểm soát băng thông vào/ra trên mỗi cổng
• Kiểm soát giao thông trên cổng chuyển mạch
• Nhận xét DSCP

Đa hướng

• Hỗ trợ theo dõi IPv4 IGMP v1, v2 và v3
• Hỗ trợ theo dõi IPv6 MLD v1 và v2
• Hỗ trợ chế độ truy vấn
• Lọc cổng theo dõi IPv4 IGMP
• Lọc cổng theo dõi IPv6 MLD
• Hỗ trợ Đăng ký VLAN đa hướng (MVR)

Bảo vệ

• Xác thực
  • Xác thực truy cập mạng dựa trên cổng/MAC IEEE 802.1x
  • Máy khách RADIUS tích hợp để hợp tác với máy chủ RADIUS
  • Xác thực truy cập người dùng đăng nhập TACACS+
  • Xác thực truy cập người dùng RADIUS/TACACS+
  • VLAN khách chỉ định máy khách vào VLAN hạn chế với các dịch vụ hạn chế
• Danh sách kiểm soát truy cập
  • Danh sách kiểm soát truy cập dựa trên IP (ACL)
  • Danh sách kiểm soát truy cập dựa trên MAC
• Liên kết địa chỉ MAC/IP nguồn
• DHCP Snooping để lọc các tin nhắn DHCP không đáng tin cậy
• Kiểm tra ARP động loại bỏ các gói ARP có liên kết địa chỉ MAC với địa chỉ IP không hợp lệ
• IP Source Guard ngăn chặn các cuộc tấn công giả mạo IP
• Quản lý truy cập địa chỉ IP để ngăn chặn kẻ xâm nhập trái phép

Sự quản lý

• Quản lý ngăn xếp kép IPv4 và IPv6
• Giao diện quản lý chuyển mạch
  • Giao diện dòng lệnh Console/Telnet
  • Quản lý chuyển mạch web
  • Quản lý chuyển mạch SNMP v1, v2c và v3
  • Truy cập an toàn SSHv2, TLSv1.2, SSL và SNMP v3
• Quản lý SNMP
  • Bốn nhóm RMON (lịch sử, thống kê, báo động và sự kiện)
  • Bẫy SNMP cho thông báo giao diện Link Up và Link Down
• Quản lý địa chỉ IP IPv6/NTP/DNS
• Máy khách Giao thức truyền tệp tầm thường (TFTP) tích hợp
• BOOTP và DHCP để gán địa chỉ IP
• Bảo trì hệ thống
  • Tải lên/tải xuống chương trình cơ sở qua HTTP/TFTP
  • Nút reset để khởi động lại hệ thống hoặc khôi phục về mặc định gốc
  • Hình ảnh kép
• DHCP Relay và DHCP Option 82
• Máy chủ DHCP
• Kiểm soát mức độ đặc quyền của người dùng
• NTP (Giao thức thời gian mạng)
• Chẩn đoán mạng
  • SFP-DDM (Màn hình chẩn đoán kỹ thuật số)
  • Ping từ xa ICMPv6/ICMPv4
  • Công nghệ chẩn đoán cáp cung cấp cơ chế phát hiện và báo cáo các sự cố tiềm ẩn về cáp
• Báo động từ xa SMTP/Syslog
• Nhật ký hệ thống
• Tiện ích khám phá thông minh PLANET để quản lý triển khai
• Quạt thông minh có điều khiển tốc độ

Quản lý năng lượng

• Khe cắm nguồn mô-đun dự phòng kép
• Hỗ trợ các chế độ hoạt động nguồn có thể cấu hình
  • Nguồn điện dự phòng (RPS, 1+1): Cung cấp nguồn điện dự phòng 1+1 khi lắp đặt hai PSU.
  • Nguồn điện mở rộng (EPS, 2+0): Cung cấp nhiều điện năng hơn bằng cách kết hợp hai PSU để chia sẻ ngân sách điện năng tối đa
• Bảo vệ mất điện dự phòng chủ động-chủ động
• Sao lưu sự cố mất điện thảm khốc trên một nguồn cung cấp
• Khả năng chịu lỗi và phục hồi
