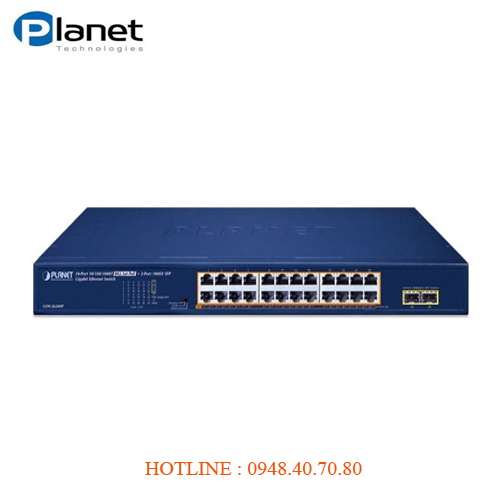

GSW-2620HP

PLANET GSW-2620HP, một thiết bị chuyển mạch Gigabit PoE lý tưởng, mang lại lợi thế tiết kiệm chi phí cho mạng cục bộ của các doanh nghiệp vừa và nhỏ (SMB). Với khả năng chuyển mạch gói dữ liệu lớp 2 và hoạt động ổn định , thiết bị này cũng tuân thủ chuẩn IEEE 802.3at Power over Ethernet Plus (PoE+) với mức giá phải chăng. GSW-2620HP được trang bị 24 cổng Gigabit Ethernet 10/100/1000BASE-T và 2 giao diện SFP 1000BASE-X với hệ thống nguồn bên trong. 24 cổng Gigabit Ethernet của thiết bị được tích hợp chức năng injector PoE+ 802.3at. Thiết bị cung cấp giải pháp nguồn điện có thể lắp trên rack, an toàn và đáng tin cậy cho các doanh nghiệp vừa và nhỏ triển khai mạng Power over Ethernet.

Bộ chuyển mạch nguồn tương thích IEEE 802.3at PoE+

Nguồn PoE tích hợp theo tiêu chuẩn IEEE 802.3at/af giúp GSW-2620HP có khả năng truyền dữ liệu tốc độ Gigabit và công suất lên đến 30 watt mỗi cổng cho 24 thiết bị hỗ trợ PoE (PD), với tổng công suất đầu ra lên đến 250 watt . GSW-2620HP mang đến sự linh hoạt hơn về nhu cầu nguồn điện cho mọi loại PD với chi phí lắp đặt phải chăng.

Mở rộng khoảng cách truyền dữ liệu Ethernet

Công tắc DIP rắn tích hợp cung cấp các chế độ hoạt động ” Chuẩn “, ” VLAN ” và ” Mở rộng “. GSW-2620HP hoạt động như một switch PoE+ IEEE 802.3at thông thường ở chế độ hoạt động ” Chuẩn “.

Chế độ hoạt động “ VLAN ” có chức năng VLAN dựa trên cổng giúp ngăn chặn bão phát đa hướng hoặc phát sóng của camera IP ảnh hưởng lẫn nhau.

Ở chế độ hoạt động ” Mở rộng “, GSW-2620HP hoạt động trên từng cổng với tốc độ song công 10Mbps nhưng hỗ trợ công suất PoE 25 watt trên khoảng cách lên đến 250 mét, vượt qua giới hạn 100 mét của cáp Ethernet UTP. Với tính năng hoàn toàn mới này, GSW-2620HP cung cấp một giải pháp bổ sung cho việc mở rộng khoảng cách PoE+ 802.3at, giúp tiết kiệm chi phí lắp đặt cáp Ethernet.

Kiểm tra thiết bị thông minh đang hoạt động

GSW-2620HP có thể theo dõi trạng thái PD được kết nối theo thời gian thực thông qua chức năng kiểm tra PD còn hoạt động. Khi PD ngừng hoạt động và không phản hồi, GSW-2620HP sẽ tiếp tục cấp nguồn PoE và đưa PD hoạt động trở lại. Độ tin cậy của mạng được cải thiện đáng kể nhờ cổng PoE đặt lại nguồn điện cho PD và giảm bớt gánh nặng quản lý cho quản trị viên.

Thiết kế tiết kiệm năng lượng

GSW-2620HP sử dụng động cơ mới kết hợp hai công nghệ Mạng xanh tiên tiến:

• Tiết kiệm điện năng khi kết nối ở chế độ nhàn rỗi
• Sử dụng điện thông minh dựa trên chiều dài cáp

Tiết kiệm điện năng ở chế độ Idle Mode Link Down của GSW-2620HP tuân thủ tiêu chuẩn IEEE 802.3az Energy Efficient Ethernet (EEE) để tự động giảm công suất cho một cổng nhất định khi cổng đó không được kết nối. Tính năng Sử dụng nguồn điện thông minh sẽ chủ động xác định mức công suất phù hợp dựa trên chiều dài cáp. Khi kết nối với GSW-2620HP bằng cáp Ethernet ngắn hơn 20m, thiết bị có thể đạt được mức tiết kiệm điện năng tối đa vì GSW-2620HP sẽ tự động phát hiện chiều dài cáp Ethernet và giảm mức tiêu thụ điện năng. Thiết bị được kết nối có thể giảm đáng kể tổng mức tiêu thụ điện năng, góp phần đáng kể vào việc tiết kiệm năng lượng.

Dễ dàng cài đặt và kết nối cáp

Với khả năng truyền dữ liệu và PoE cao trong cùng một thiết bị, GSW-2620HP có thể giảm thiểu nhu cầu sử dụng cáp dài và ổ cắm điện trên tường, trần nhà hoặc bất kỳ vị trí nào khó tiếp cận. Thiết bị giúp giảm chi phí lắp đặt và đơn giản hóa công việc lắp đặt. Tất cả giao diện đồng RJ45 của GSW-2620HP đều hỗ trợ tự động đàm phán tốc độ 10/100/1000Mbps để phát hiện tốc độ tối ưu thông qua cáp RJ45 loại 6, 5 hoặc 5e. Thiết bị cũng hỗ trợ tính năng tự động chuyển đổi tín hiệu (Auto-MDI/MDI-X) tiêu chuẩn, có thể tự động nhận dạng loại kết nối với bất kỳ thiết bị Ethernet nào mà không cần cáp thẳng hoặc cáp chéo đặc biệt.

Giải pháp mở rộng linh hoạt

Hai khe cắm mini-GBIC tích hợp trong GSW-2620HP tương thích với bộ thu phát quang 1000BASE-SX/LX SFP (Small Form-factor Pluggable), được kết nối lên switch xương sống và trung tâm giám sát ở khoảng cách xa. Khoảng cách có thể được mở rộng từ 550 mét đến 2 km (sợi quang đa mode) và lên đến hơn 10/20/40/80/120 km (sợi quang đơn mode hoặc sợi quang WDM). Chúng rất phù hợp cho các ứng dụng trong trung tâm dữ liệu và hệ thống phân phối của doanh nghiệp.

Giải pháp tích hợp hoàn hảo cho giám sát IP PoE

GSW-2620HP mang đến một hệ thống giám sát lý tưởng, an toàn với tổng chi phí thấp hơn; GSW-2620HP cung cấp 24 cổng PoE 10/100/1000Mbps 802.3at, có khả năng cấp nguồn PoE đủ cho 24 camera IP PoE IEEE 802.3af/8 IEEE 802.3at cùng lúc. Thiết bị cũng có thể kết nối với một NVR 25 kênh hoặc hai hệ thống NVR 16 kênh, được kết nối trực tiếp đến switch backbone và trung tâm giám sát. Với kiến trúc switch hiệu suất cao này, các tệp video ghi lại từ camera IP PoE có thể được lưu trữ trong hệ thống NVR, cho phép quản trị viên kiểm soát và giám sát hình ảnh giám sát cả trong mạng LAN nội bộ và các địa điểm từ xa.

Mạng PoE của Phòng/Nhóm làm việc

Với 24 giao diện cấp nguồn PoE trực tiếp, GSW-2620HP có thể dễ dàng xây dựng một hệ thống nguồn điện, nơi hệ thống điện thoại IP, hệ thống camera IP và nhóm AP không dây cho doanh nghiệp có thể được điều khiển tập trung. GSW-2620HP cung cấp đầy đủ các cổng kết nối mạng Gigabit Ethernet tương thích chuẩn 802.3af/at với hiệu suất cao và tiết kiệm chi phí, phù hợp với số lượng ngày càng tăng các điện thoại IP PoE, camera IP PoE, điểm truy cập không dây PoE và các thiết bị khác được áp dụng tại biên mạng doanh nghiệp vừa và nhỏ.

Cổng vật lý

• 24 cổng 10/100/1000BASE-T Gigabit RJ45 đồng với chức năng injector PoE+ 802.3at
• 2 khe cắm SFP 1000BASE-X

Cấp nguồn qua Ethernet

• Tuân thủ IEEE 802.3af/at Power over Ethernet end-span PSE
• Cấp nguồn cho tối đa 24 cổng thiết bị IEEE 802.3af/802.3at
• Hỗ trợ nguồn PoE lên đến 30 watt cho mỗi cổng PoE
• Chức năng kiểm tra PD còn sống
• Mỗi cổng hỗ trợ nguồn điện 54V DC cho thiết bị được cấp nguồn PoE
• Ngân sách PoE 250 watt
• Tự động phát hiện thiết bị được cấp nguồn (PD)
• Bảo vệ mạch ngăn ngừa nhiễu nguồn giữa các cổng
• Cấp nguồn từ xa lên đến 100m

Chuyển đổi

• Tự động đàm phán 10/100/1000Mbps dựa trên phần cứng và tự động MDI/MDI-X
• Kiểm soát lưu lượng cho hoạt động song công toàn phần và áp suất ngược cho hoạt động bán song công
• Tích hợp công cụ tra cứu địa chỉ, hỗ trợ 8K địa chỉ MAC tuyệt đối
• Khung jumbo 9K
• Tính minh bạch của VLAN IEEE 802.1Q
• Công tắc DIP phần cứng để lựa chọn chế độ Chuẩn, VLAN và Mở rộng;
  • Chế độ VLAN: Cổng 1 đến 22 không thể giao tiếp với nhau, nhưng có thể giao tiếp với các cổng uplink 23 đến 24 và các cổng SFP 25 đến 26
  • Chế độ mở rộng: Cổng 1 đến 8 có tốc độ dữ liệu 10Mbps. Khoảng cách truyền xa nhất lên đến 250 mét và tất cả các cổng có thể giao tiếp với nhau.
• Công tắc DIP có thể cô lập các cổng để ngăn chặn bão phát sóng và bảo vệ chống giả mạo DHCP
• Tự động học địa chỉ và địa chỉ cũ
• Hỗ trợ chức năng Ethernet tiết kiệm năng lượng (EEE) (IEEE 802.3az)

Phần cứng

• Kích thước máy tính để bàn 19 inch, chiều cao 1U
• Đèn LED báo hiệu PoE sẵn sàng và hoạt động PoE
• Công nghệ tiết kiệm năng lượng Ethernet Link
• Tiết kiệm điện năng khi kết nối xuống
• Sử dụng điện thông minh dựa trên chiều dài cáp
