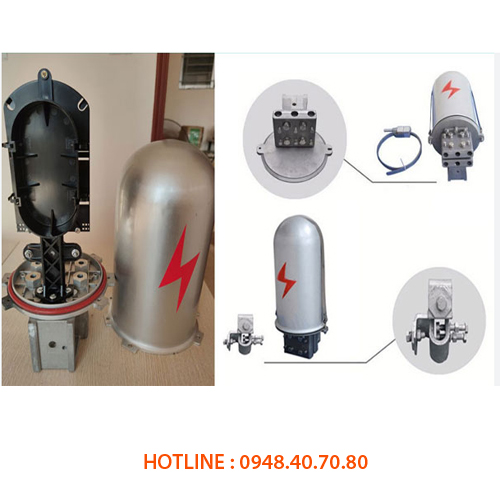

Măng Xông Quang OPGW

Măng xông quang OPGW hay còn gọi là hộp nối cáp quang OPGW là sản phẩm chuyên dụng chuyên dùng cho cáp quang chống sét, cáp quang điện lực. Sản phẩm có thiết kế vỏ kim loại đúc nguyên khối. Măng xông OPGW có các loại 2 đầu, 3 đầu và 4 đầu tương đương số cổng ra vào cáp tùy theo nhu cầu sử dụng

Măng xông OPGW được thiết kế có thể treo cột điện thung thế, cao thế… Hộp nối quang OPGW bảo vệ mối hàn quang khỏi các yếu tố môi trường bên ngoài, có sức căng, khả năng chống va đập, chịu va đập cao

Thông số kỹ thuật măng xông quang OPGW

• Số lượng sợi quang: Từ 2FO-96FO (core)
• Bán kính để cong sợi cáp là 43mm
• Nhiệt độ hoạt động : -40 độ đến 80 độ
• Hiệu suất làm phẳng 2000N/100mm
• Vỏ được làm bằng nhôm đúc nguyên khối không gỉ phù hợp với điều kiện ngoài trời
• Phụ kiện gồm Ốc vít, ống co nhiệt, băng keo, thanh lục giác vặn kèm ốc.
• Cân nặng 6,7Kg. Kích thước tổng thể là 480mm (H) X 200mm

Cấu Tạo Măng Xông OPGW 24FO

• Măng xông quang OPGW 24FO có thiết kế vỏ đúc bằng kim loại nguyên khối chắc chắn hình trụ,bên ngoài được phủ lớp sơn bóng màu bạc chống gỉ sét,chống ăn mòn…Các lỗ bắt vít chuẩn tới từng milimets.
• Loại này có thiết kế thông minh phù hợp mọi điều kiện lắp đặt nhưng chủ yếu là lắp đặt trên các cột điện cao thế,trung thế cột điện bê tông,hoặc treo tường,để dưới cống bể, nối thẳng.hoặc để trong nhà…
• Bên trong có các phụ kiện đi kèm như khay hàn, băng dính,co nhiệt 6mm,ốc siết và dây thít và có Goăng cao su bao quanh chống nước.
• Tại các vị trí lỗ ra vào được thiết kế tất cả đều có chốt dạng xoắn vít. Nhờ vậy mới có thể cố định cáp,vừa tăng cường khả năng chống nước, chống bụi.Hầu hết các sẩn phẩm măng xông chính hãng đều đáp ứng kỹ thuật theo tiêu chuẩn IP67 về chống nước, chống bụi.
• Nắp chụp của măng xông với đai có chốt khóa,giúp cố định và phòng tránh các loài côn trùng hoặc các loại gặm nhấm tấn công.
• Khay hàn quang được đặt bên trong măng xông theo phương thẳng đứng,rộng rãi có đầy đủ các lẫy móc nhựa để định hướng đường cáp.Qua đó giúp định hướng đường đi của bó quang,tạo sự gọn gàng,khoa học.Và việc sửa chữa, bảo dưỡng sau này cũng dễ dàng hơn.
• Màu vỏ măng xông quang: Màu xám bạc
• Phù hợp cho cáp quang từ cáp thuê bao đến cáp treo F8 hay trôn dưới đất, DU,DB,CKL,CPKL…và đặc biệt là cáp ADSS từ 4FO đến 48FO.Có goăng cao su làm kín được làm bằng hợp chất Silic dioxide nên có thể sử dụng lại nhiều lần

Phụ Kiện Măng Xông OPGW 24FO

• 2 Khay hàn quang 12FO hoặc 1 khay hàn 24FO có thể mở rộng tối đa lên 48FO
• Thanh cố định
• Ống co nhiệt 6mm
• Băng đánh dấu
• Dây Nilon
• Dây thít
• Công cụ mở ốc
• Băng cách điện hay gioăng cao su đúc, vòng giữ , và nhiều phụ kiện kh
