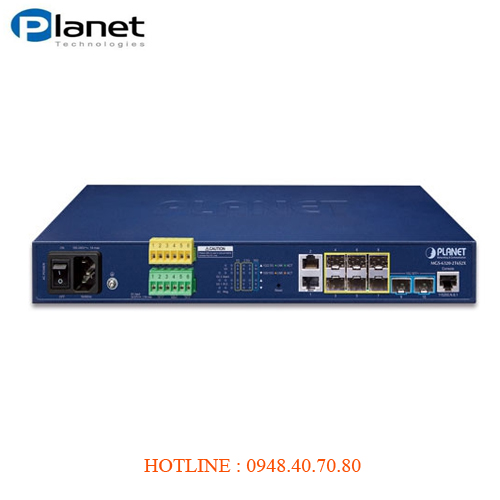

MGS-6320-2T6S2X

PLANET MGS-6320-2T6S2X hỗ trợ cả giao thức IPv4 và IPv6 , định tuyến động và tĩnh OSPFv2/v3 lớp 3 , cung cấp 2 cổng TP 100/1000Mbps , 2 cổng quang SFP tốc độ kép 100/1000Mbps , 4 cổng SFP 100/1000/2500Mbps và 2 cổng SFP+ 1G/2.5G/10Gbps, được đóng gói trong vỏ máy chắc chắn, bền bỉ. Thiết bị có khả năng cung cấp thông lượng chuyển mạch không chặn và tốc độ đường truyền lên đến 68Gbps trong phạm vi nhiệt độ từ -10 đến 60 độ C mà không bị mất gói tin và lỗi CRC, giúp đơn giản hóa đáng kể việc nâng cấp mạng LAN doanh nghiệp để đáp ứng nhu cầu băng thông ngày càng tăng. Với khả năng liên kết dữ liệu thuận lợi, hiệu suất định tuyến Lớp 3 dựa trên phần cứng, công cụ chuyển mạch Lớp 2 và Lớp 4 cùng giao diện quản lý IPv6/IPv4 tiên tiến nhưng thân thiện với người dùng, MGS-6320-2T6S2X được thiết kế đặc biệt cho các nhà cung cấp dịch vụ để cung cấp mạng Ethernet đường dài có lợi nhuận và áp dụng thiết kế ” Truy cập phía trước “, giúp cho việc đi dây và bảo trì MGS-6320-2T6S2X đặt trong tủ trở nên rất dễ dàng đối với các kỹ thuật viên.

Giải pháp Ethernet 10Gb linh hoạt và có thể mở rộng

Ethernet 10G là một bước tiến lớn trong quá trình phát triển của Ethernet. Mỗi khe cắm SFP+ 10G trên MGS-6320-2T6S2X đều hỗ trợ tốc độ gấp ba lần và 10GBASE-SR/LR hoặc 2500BASE-X và 1000BASE-SX/LX . Với khả năng kết nối Ethernet 2 cổng 10G, giờ đây quản trị viên có thể linh hoạt lựa chọn bộ thu phát SFP/SFP+ phù hợp tùy theo khoảng cách truyền hoặc tốc độ truyền cần thiết để mở rộng mạng hiệu quả. MGS-6320-2T6S2X cung cấp băng thông rộng và khả năng xử lý mạnh mẽ.

Vòng dự phòng, phục hồi nhanh cho các ứng dụng mạng quan trọng

MGS-6320-2T6S2X hỗ trợ công nghệ vòng dự phòng và có khả năng tự phục hồi mạnh mẽ, nhanh chóng để ngăn chặn gián đoạn và xâm nhập từ bên ngoài. Thiết bị tích hợp công nghệ ITU-T G.8032 ERPS (Ethernet Ring Protection Switching) tiên tiến và Giao thức Spanning Tree (802.1w RSTP) vào mạng của khách hàng để nâng cao độ tin cậy và thời gian hoạt động của hệ thống trong môi trường khắc nghiệt. Trong một mạng vòng đơn giản, thời gian phục hồi có thể dưới 10ms , giúp nhanh chóng đưa mạng trở lại hoạt động bình thường.

Nguồn điện dự phòng AC và DC để đảm bảo hoạt động liên tục

Để nâng cao độ tin cậy và tính linh hoạt khi vận hành, MGS-6320-2T6S2X được trang bị một bộ cấp nguồn AC 100 ~ 240V và hai đầu nối nguồn DC 24 ~ 57V bổ sung để lắp đặt nguồn dự phòng. Hệ thống Nguồn Dự phòng được thiết kế đặc biệt để đáp ứng nhu cầu của các cơ sở công nghệ cao đòi hỏi tính toàn vẹn nguồn điện cao nhất. Hơn nữa, với bộ cấp nguồn DC 24 ~ 57V được triển khai, MGS-6320-2T6S2X có thể được sử dụng như một thiết bị cấp viễn thông có thể đặt trong phòng điện tử.

Đầu vào kỹ thuật số và đầu ra kỹ thuật số cho báo động bên ngoài

MGS-6320-2T6S2X hỗ trợ Đầu vào Kỹ thuật số và Đầu ra Kỹ thuật số ở mặt trước. Báo động ngoài cho phép kỹ thuật viên sử dụng Đầu vào Kỹ thuật số để phát hiện và ghi lại trạng thái của thiết bị bên ngoài (chẳng hạn như cảm biến đột nhập cửa) cho báo động, vì Đầu ra Kỹ thuật số có thể được sử dụng để báo động nếu MGS-6320-2T6S2X bị mất kết nối cổng, kết nối mạng hoặc mất điện.

Giải pháp mạng an ninh mạng để giảm thiểu rủi ro bảo mật

Tính năng an ninh mạng được tích hợp để bảo vệ việc quản lý thiết bị chuyển mạch trong mạng quan trọng hầu như không cần bất kỳ nỗ lực hay chi phí cài đặt nào. Cả giao thức SSHv2 và TLSv1.2 đều được sử dụng để cung cấp khả năng bảo vệ mạnh mẽ chống lại các mối đe dọa nâng cao. Giờ đây, quản trị viên mạng có thể xây dựng mạng doanh nghiệp an toàn cao với thời gian và công sức ít hơn đáng kể so với trước đây.

Giải pháp chuyển mạch Gigabit được quản lý IPv6 tiết kiệm chi phí cho Metro Ethernet

Để đáp ứng nhu cầu xây dựng cơ sở hạ tầng mạng IPv6 (Giao thức Internet phiên bản 6) nhanh chóng cho các nhà cung cấp dịch vụ Internet (ISP), MGS-6320-2T6S2X hỗ trợ cả chức năng quản lý IPv4 và IPv6. Thiết bị có thể hoạt động với cấu trúc mạng IPv4 gốc và cũng hỗ trợ cấu trúc mạng IPv6 mới. Với giao diện quản lý dễ dàng, thân thiện và nhiều chức năng quản lý tích hợp, MGS-6320-2T6S2X Metro Ethernet Switch là lựa chọn tốt nhất cho các nhà cung cấp dịch vụ Internet (ISP) và nhà cung cấp dịch vụ để xây dựng dịch vụ IPv6 FTTx biên, cũng như cho các ngành công nghiệp kết nối với mạng IPv6.

Hỗ trợ định tuyến lớp 3

MGS-6320-2T6S2X cho phép quản trị viên dễ dàng tăng hiệu quả mạng bằng cách cấu hình định tuyến tĩnh IPv4/IPv6 VLAN Lớp 3 theo cách thủ công, cài đặt RIP (Giao thức thông tin định tuyến) hoặc OSPF (Mở đường dẫn ngắn nhất trước) tự động.

RIP có thể sử dụng số lần nhảy như một số liệu định tuyến và ngăn chặn vòng lặp định tuyến bằng cách triển khai giới hạn số lần nhảy được phép trên một đường dẫn từ nguồn đến đích.

OSPF là một giao thức định tuyến động nội bộ cho hệ thống tự trị dựa trên trạng thái liên kết. Giao thức này tạo ra một cơ sở dữ liệu cho trạng thái liên kết bằng cách trao đổi trạng thái liên kết giữa các switch Lớp 3, sau đó sử dụng thuật toán Shortest Path First để tạo bảng định tuyến dựa trên cơ sở dữ liệu đó.

Các tính năng mạnh mẽ của Lớp 2

MGS-6320-2T6S2X có thể được lập trình cho các chức năng quản lý chuyển mạch nâng cao như tổng hợp liên kết cổng động, VLAN 802.1Q và VLAN Q-in-Q , giao thức cây đa nhịp (MSTP) , bảo vệ vòng lặp và BPDU , theo dõi IGMP và theo dõi MLD . Thông qua tổng hợp liên kết, MGS-6320-2T6S2X cho phép vận hành một trunk tốc độ cao kết hợp với nhiều cổng và cũng hỗ trợ chuyển đổi dự phòng. Ngoài ra, Giao thức Khám phá Lớp Liên kết (LLDP) là giao thức Lớp 2 được tích hợp để giúp khám phá thông tin cơ bản về các thiết bị lân cận trên miền quảng bá cục bộ.

Kiểm soát giao thông hiệu quả

MGS-6320-2T6S2X được trang bị các tính năng QoS mạnh mẽ và khả năng quản lý lưu lượng hiệu quả để nâng cao dịch vụ cho các giải pháp dữ liệu, thoại và video cấp doanh nghiệp. Các chức năng bao gồm kiểm soát bão phát sóng/phát đa hướng , kiểm soát băng thông trên mỗi cổng , ưu tiên và đánh dấu QoS IP DSCP. Thiết bị đảm bảo hiệu suất tốt nhất cho truyền tải VoIP và video, đồng thời cho phép doanh nghiệp tận dụng tối đa tài nguyên mạng hạn chế.

Bảo mật mạnh mẽ

MGS-6320-2T6S2X cung cấp Danh sách Kiểm soát Truy cập (ACL) Lớp 2 đến Lớp 4 toàn diện để tăng cường bảo mật cho thiết bị biên. Nó có thể được sử dụng để hạn chế truy cập mạng bằng cách từ chối các gói tin dựa trên địa chỉ IP nguồn và đích, cổng TCP/UDP hoặc các ứng dụng mạng thông thường được xác định. Cơ chế bảo vệ của nó cũng bao gồm xác thực người dùng dựa trên Cổng 802.1x. Với chức năng VLAN riêng tư, giao tiếp giữa các cổng biên có thể được ngăn chặn để đảm bảo quyền riêng tư của người dùng. Quản trị viên mạng giờ đây có thể xây dựng mạng doanh nghiệp bảo mật cao với thời gian và công sức ít hơn đáng kể so với trước đây.

Bảo vệ mạng IP nâng cao

MGS-6320-2T6S2X cũng cung cấp các chức năng DHCP Snooping , IP Source Guard và Dynamic ARP Inspection để ngăn chặn tấn công IP snooping và loại bỏ các gói ARP có địa chỉ MAC không hợp lệ. Quản trị viên mạng giờ đây có thể xây dựng mạng doanh nghiệp bảo mật cao với thời gian và công sức ít hơn đáng kể so với trước đây.

Quản lý hiệu quả

Để quản lý hiệu quả, MGS-6320-2T6S2X được trang bị giao diện quản lý dòng lệnh, Web và SNMP.

• Với giao diện quản lý dựa trên Web tích hợp , MGS-6320-2T6S2X cung cấp tiện ích quản lý và cấu hình dễ sử dụng, độc lập với nền tảng.
• Đối với quản lý bằng văn bản , có thể truy cập thông qua Telnet và cổng console.
• Bằng cách hỗ trợ giao thức SNMP chuẩn, thiết bị chuyển mạch có thể được quản lý thông qua bất kỳ phần mềm quản lý nào dựa trên SNMP.

Giải pháp quản lý từ xa

Hệ thống Quản lý Mạng Toàn diện (UNI-NMS) và ứng dụng CloudViewer của PLANET hỗ trợ đội ngũ CNTT bằng cách quản lý từ xa tất cả các thiết bị mạng và giám sát trạng thái hoạt động của các thiết bị PD. Do đó, chúng được thiết kế cho cả doanh nghiệp và ngành công nghiệp, nơi việc triển khai các thiết bị PD có thể được thực hiện từ xa tối đa, mà không cần phải đến tận nơi khi phát hiện lỗi hoặc sự cố. Với UNI-NMS hoặc ứng dụng CloudViewer, giờ đây mọi loại hình doanh nghiệp đều có thể được quản lý nhanh chóng và hiệu quả từ một nền tảng.

Giải pháp linh hoạt và mở rộng

Các khe cắm mini-GBIC tích hợp trong MGS-6320-2T6S2X hỗ trợ các mô-đun cáp quang SFP (Small Form-factor Pluggable) đa tốc độ, 100BASE-FX , 1000BASE-SX/LX , 2500BASE-X và 10GBASE-X , nghĩa là quản trị viên giờ đây có thể linh hoạt lựa chọn bộ thu phát SFP phù hợp không chỉ dựa trên khoảng cách truyền mà còn dựa trên tốc độ truyền yêu cầu. Khoảng cách có thể được mở rộng từ 300 mét đến 2 km (sợi đa mode) và lên đến hơn 10/20/40/60/80/120 km (sợi đơn mode hoặc sợi WDM). Chúng rất phù hợp cho các ứng dụng trong trung tâm dữ liệu doanh nghiệp và hệ thống phân phối.

Cơ chế chẩn đoán SFP thông minh

MGS-6320-2T6S2X hỗ trợ chức năng SFP-DDM ( Digital Diagnostic Monitor ) có thể dễ dàng theo dõi các thông số thời gian thực của SFP dành cho quản trị viên mạng, chẳng hạn như công suất đầu ra quang, công suất đầu vào quang, nhiệt độ, dòng điện phân cực laser và điện áp cung cấp bộ thu phát.

Giao thức thời gian 1588 cho mạng máy tính công nghiệp

MGS-6320-2T6S2X lý tưởng cho các ứng dụng viễn thông và Ethernet của nhà mạng, hỗ trợ cung cấp dịch vụ MEF và định thời gian qua các giải pháp gói cho IEEE 1588 và Ethernet đồng bộ.

Cảnh báo sự kiện bẫy SMTP/SNMP

Mặc dù hầu hết các phần mềm quản lý camera hoặc NVR đều cung cấp chức năng cảnh báo qua email SMTP, MGS-6320-2T6S2X còn cung cấp chức năng cảnh báo sự kiện để giúp chẩn đoán thiết bị bất thường do kết nối mạng bị gián đoạn hay không.

Thiết kế tối ưu cho mạng lưới khu vực đô thị

Nhờ cải tiến công nghệ Ethernet cáp quang với các tính năng linh hoạt cao, khả năng mở rộng cao và dễ lắp đặt, MGS-6320-2T6S2X cung cấp tốc độ truyền dữ liệu cáp quang lên đến 10Gbps (chỉ cổng 9 và cổng 10), và khoảng cách cáp quang Gigabit lên đến 120km. Thiết bị hỗ trợ các nhà cung cấp dịch vụ như ISP và Telecom lắp đặt Mạng đô thị (MAN) dựa trên công nghệ cáp quang vào Dịch vụ Internet WAN.

Giải pháp tuyệt vời cho việc chuyển đổi lõi/phòng ban

Với 10 cổng Gigabit, MGS-6320-2T6S2X có thể kết nối tối đa 10 switch biên trong môi trường Ethernet. Hơn nữa, MGS-6320-2T6S2X cung cấp tốc độ chuyển mạch 68 Gigabit mỗi giây và băng thông cao cho kết nối xương sống. MGS-6320-2T6S2X F là lựa chọn tuyệt vời cho switch lớp lõi trong mạng Gigabit.

Ứng dụng định tuyến tĩnh VLAN lớp 3

Với các giao thức định tuyến lưu lượng IPv4/IPv6 Lớp 3 mạnh mẽ tích hợp sẵn, MGS-6320-2T6S2X đảm bảo định tuyến đáng tin cậy giữa các VLAN và các phân đoạn mạng. Các giao thức định tuyến có thể được áp dụng bởi giao diện VLAN với tối đa 1.000 mục định tuyến. MGS-6320-2T6S2X chắc chắn là một giải pháp tiết kiệm chi phí và lý tưởng cho doanh nghiệp.

Cổng vật lý

• 2 cổng 100/1000BASE-T RJ45 đồng (Cổng 1 đến cổng 2)
• 2 cổng 100/1000X SFP (Cổng 3 đến cổng 4)
• 4 cổng 100/1000/2500BASE-X SFP (Cổng 5 đến cổng 8)
• 2 cổng 1G/2.5G/10G SFP+ (Cổng 9 đến cổng 10)
• Một giao diện điều khiển RJ45 để quản lý và thiết lập cơ bản

Hệ thống điện dự phòng

• Hệ thống nguồn dự phòng: 100V ~ 240V AC/Kép 24V ~ 57V DC
• Bảo vệ mất điện dự phòng chủ động-chủ động
• Sao lưu sự cố mất điện thảm khốc trên một nguồn cung cấp
• Khả năng chịu lỗi và phục hồi

Đầu vào kỹ thuật số / Đầu ra kỹ thuật số

• 2 Đầu vào kỹ thuật số (DI)
• 2 Đầu ra kỹ thuật số (DO)
• Tích hợp cảm biến vào hệ thống báo động tự động
• Chuyển báo động sang mạng IP thông qua bẫy SNMP

Thiết kế phần cứng

• Nhiệt độ hoạt động từ -10 đến 60 độ C chỉ dành cho nguồn điện DC
• Kích thước để bàn 13 inch, có thể gắn trên giá đỡ 19 inch
• Rơ le báo động khi cổng bị hỏng, mất điện

Các tính năng định tuyến IP lớp 3

• Giao thức định tuyến động Pv4 hỗ trợ RIPv2 và OSPFv2 và IPv6 OSPFv3
• Giao thức định tuyến động IPv6 hỗ trợ OSPFv3
• Định tuyến tĩnh phần cứng IPv4/IPv6
• Giao diện định tuyến cung cấp chế độ định tuyến theo VLAN

Tính năng của Lớp 2

• Hỗ trợ kiểm soát bão
  • Phát sóng / Đa hướng / Đơn hướng
• Hỗ trợ VLAN
  • VLAN gắn thẻ IEEE 802.1Q
  • Lên đến 4K nhóm VLAN, trong số 4094 ID VLAN
  • Hỗ trợ cầu nối nhà cung cấp (VLAN Q-in-Q, IEEE 802.1ad)
  • Cạnh VLAN riêng tư (PVE)
  • Cô lập cổng
  • VLAN dựa trên MAC
  • VLAN dựa trên mạng con IP
  • VLAN dựa trên giao thức
  • Bản dịch VLAN
  • VLAN thoại
  • GVRP
• Hỗ trợ giao thức cây mở rộng
  • STP, Giao thức cây mở rộng IEEE 802.1D
  • RSTP, Giao thức cây mở rộng nhanh IEEE 802.1w
  • MSTP, Giao thức cây mở rộng đa IEEE 802.1s, cây mở rộng theo VLAN
  • Lọc BPDU/Bảo vệ BPDU
• Hỗ trợ tổng hợp liên kết
  • Giao thức kiểm soát tổng hợp liên kết 802.3ad (LACP)
  • Cisco ether-channel (Trunk tĩnh)
  • Tối đa 5 nhóm trunk, tối đa 10 cổng cho mỗi nhóm trunk
• Cung cấp cổng phản chiếu (nhiều-đến-1)
• Phản chiếu cổng để theo dõi lưu lượng truy cập đến hoặc đi trên một cổng cụ thể
• Bảo vệ vòng lặp để tránh vòng lặp phát sóng
• Hỗ trợ ERPS (Chuyển mạch bảo vệ vòng Ethernet)
• Tương thích với tính năng phát hiện liên kết đơn hướng (UDLD) của Cisco, tính năng này giám sát liên kết giữa hai thiết bị chuyển mạch và chặn các cổng ở cả hai đầu của liên kết nếu liên kết bị lỗi tại bất kỳ điểm nào giữa hai thiết bị.
• Giao thức khám phá lớp liên kết (LLDP) và LLDP-MED
• IEEE 1588v2 PTP (Giao thức thời gian chính xác)°chế độ đồng hồ trong suốt

Chất lượng dịch vụ

• Kiểm soát băng thông Ingress Shaper và Egress Rate Limit trên mỗi cổng
• 8 hàng đợi ưu tiên trên tất cả các cổng chuyển mạch
• Phân loại giao thông
  • IEEE 802.1p CoS
  • Ưu tiên IP TOS/DSCP/IP
  • Số cổng IP TCP/UDP
  • Ứng dụng mạng điển hình
• Chính sách CoS ưu tiên nghiêm ngặt và Weighted Round Robin (WRR)
• Hỗ trợ QoS và kiểm soát băng thông vào/ra trên mỗi cổng
• Chính sách kiểm soát giao thông trên cổng chuyển mạch
• Nhận xét DSCP

Đa hướng

• Hỗ trợ IPv4 IGMP Snooping v1, v2 và v3
• Hỗ trợ IPv6 MLD Snooping v1 và v2
• Hỗ trợ chế độ truy vấn
• Lọc cổng IPv4 IGMP Snooping
• Lọc cổng Snooping IPv6 MLD
• Hỗ trợ Đăng ký VLAN đa hướng (MVR)

Bảo vệ

• Xác thực
  • Xác thực truy cập mạng dựa trên cổng/MAC IEEE 802.1x
  • Máy khách RADIUS tích hợp để hợp tác với máy chủ RADIUS
  • Xác thực truy cập người dùng đăng nhập TACACS+
  • Xác thực truy cập người dùng RADIUS/TACACS+
• Danh sách kiểm soát truy cập
  • Danh sách kiểm soát truy cập dựa trên IP (ACL)
  • Danh sách kiểm soát truy cập dựa trên MAC
• Liên kết địa chỉ MAC/IP nguồn
• DHCP Snooping để lọc các tin nhắn DHCP không đáng tin cậy
• Kiểm tra ARP động loại bỏ các gói ARP có liên kết địa chỉ MAC với địa chỉ IP không hợp lệ
• IP Source Guard ngăn chặn các cuộc tấn công giả mạo IP
• Quản lý truy cập địa chỉ IP để ngăn chặn kẻ xâm nhập trái phép

Sự quản lý

• Quản lý ngăn xếp kép IPv4 và IPv6
• Giao diện quản lý chuyển mạch
  • Quản lý chuyển mạch web
  • Giao diện dòng lệnh Console/Telnet
  • Quản lý chuyển mạch SNMP v1 và v2c
  • Truy cập an toàn SSHv2, TLSv1.2 và SNMP v3
• Quản lý SNMP
  • Bốn nhóm RMON (lịch sử, thống kê, báo động và sự kiện)
  • Bẫy SNMP cho thông báo liên kết và liên kết xuống giao diện
• Quản lý địa chỉ IP IPv6 /NTP/DNS
• Máy khách Giao thức truyền tệp tầm thường (TFTP) tích hợp
• BOOTP và DHCP để gán địa chỉ IP
• Bảo trì hệ thống
  • Tải lên/tải xuống chương trình cơ sở qua HTTP
  • Cấu hình tải lên/tải xuống qua HTTP
  • Nút reset để khởi động lại hệ thống hoặc khôi phục về mặc định gốc
  • Hình ảnh kép
• Chức năng DHCP
  • Chuyển tiếp DHCP
  • Tùy chọn DHCP82
  • Máy chủ DHCP
• Kiểm soát mức độ đặc quyền của người dùng
• NTP (Giao thức thời gian mạng)
• UPnP
• Giao thức khám phá lớp liên kết (LLDP) và LLDP-MED
• Chẩn đoán mạng
  • SFP-DDM (Màn hình chẩn đoán kỹ thuật số)
  • Ping từ xa ICMPv6/ICMPv4
  • Công nghệ chẩn đoán cáp cung cấp cơ chế phát hiện và báo cáo các sự cố tiềm ẩn về cáp
• Báo động từ xa SMTP/Syslog
• Nhật ký hệ thống
• Tiện ích khám phá thông minh PLANET để quản lý triển khai
• Hệ thống PLANET NMS và CloudViewer để quản lý triển khai
