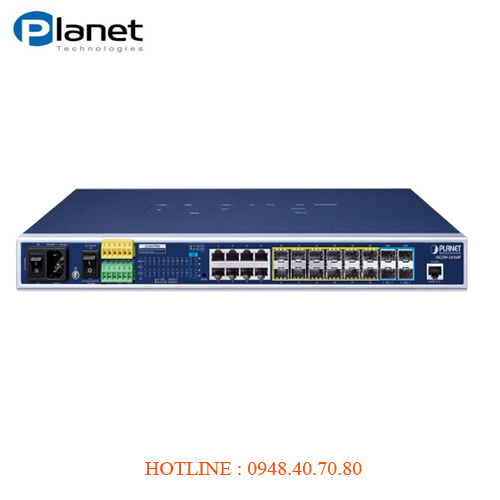

MGSW-24160F

PLANET MGSW-24160F là thiết bị chuyển mạch mạng hiệu suất cao, hoàn hảo cho doanh nghiệp và viễn thông. Thiết bị được trang bị định tuyến tĩnh IPv4/IPv6 Lớp 3 và khả năng chuyển mạch L2/L4 mạnh mẽ, cùng với cấu hình 8 cổng 10/100/1000BASE-T , 12 cổng 100/1000X SFP và 4 cổng 10G SFP+ . Được đặt trong hộp chắc chắn, thiết bị đảm bảo hoạt động ổn định với kết cấu không chặn và thông lượng tốc độ dây lên đến 120Gbps , duy trì hiệu suất hoàn hảo từ 0 đến 60 độ C. Được thiết kế với ” Truy cập mặt trước “, thiết bị cho phép dễ dàng bảo trì khi lắp đặt trong tủ, lý tưởng cho các mạng cần nâng cấp băng thông.

Dung lượng Ethernet 10Gbps hiệu suất cao

Bốn cổng SFP+ tích hợp trong MGSW-24160F tự hào sở hữu kiến trúc chuyển mạch hiệu suất cao, có khả năng cung cấp kết cấu chuyển mạch không chặn và thông lượng tốc độ dây lên đến 120Gbps , giúp đơn giản hóa đáng kể việc nâng cấp mạng LAN để đáp ứng nhu cầu băng thông ngày càng tăng. Mỗi cổng SFP+ hỗ trợ 4 tốc độ : 10GBASE-SR/LR , 2500BASE-X , 1000BASE-SX/LX và 100BASE-FX , nghĩa là quản trị viên giờ đây có thể linh hoạt lựa chọn bộ thu phát SFP/SFP+ phù hợp tùy theo khoảng cách truyền hoặc tốc độ truyền cần thiết để mở rộng mạng hiệu quả.

Vòng dự phòng, phục hồi nhanh cho các ứng dụng mạng quan trọng

MGSW-24160F hỗ trợ công nghệ vòng dự phòng và có khả năng tự phục hồi mạnh mẽ, nhanh chóng để ngăn chặn gián đoạn và xâm nhập từ bên ngoài. Thiết bị tích hợp công nghệ ITU-T G.8032 ERPS (Ethernet Ring Protection Switching) tiên tiến và Giao thức Spanning Tree (802.1s MSTP) vào mạng của khách hàng để nâng cao độ tin cậy và thời gian hoạt động của hệ thống trong môi trường khắc nghiệt.

Giải pháp mạng an ninh mạng để giảm thiểu rủi ro bảo mật

MGSW-24160F hỗ trợ các giao thức SSHv2 và TLSv1.2 để cung cấp khả năng bảo vệ mạnh mẽ chống lại các mối đe dọa nâng cao. Thiết bị bao gồm một loạt các tính năng an ninh mạng như DHCP Snooping , IP Source Guard , Dynamic ARP Inspection Protection , quản lý tài khoản người dùng RADIUS và TACACS+ , xác thực SNMPv3 , v.v., bổ sung cho giải pháp bảo mật toàn diện.

Đầu vào kỹ thuật số và đầu ra kỹ thuật số cho báo động bên ngoài

MGSW-24160F hỗ trợ Đầu vào Kỹ thuật số và Đầu ra Kỹ thuật số thông qua một khối đầu cuối nằm trên bảng điều khiển phía trước . Cảnh báo ngoài này cho phép người dùng sử dụng Đầu vào Kỹ thuật số để phát hiện và ghi lại trạng thái thiết bị bên ngoài (chẳng hạn như cảm biến đột nhập cửa) và gửi cảnh báo sự kiện đến quản trị viên. Đầu ra Kỹ thuật số có thể được sử dụng để báo động cho quản trị viên nếu cổng MGSW-24160F hiển thị kết nối bị ngắt, kết nối được hoặc mất điện.

Cảnh báo báo động hiệu quả để bảo vệ tốt hơn

MGSW-24160F tích hợp tính năng Báo lỗi, giúp người dùng nhanh chóng nhận được thông báo về bất kỳ sự cố nào xảy ra với công tắc. Tính năng hữu ích này giúp người dùng không phải mất thời gian tìm kiếm sự cố, tiết kiệm đáng kể thời gian và nhân lực.

Định tuyến VLAN IPv4 và IPv6 lớp 3 để quản lý an toàn và linh hoạt

Thiết bị chuyển mạch MGSW-24160F không chỉ cung cấp hiệu suất truyền cực cao và công nghệ Lớp 2 và Lớp 4 tuyệt vời mà còn có tính năng định tuyến VLAN IPv4/IPv6 Lớp 3 cho phép kết nối qua các VLAN và địa chỉ IP khác nhau nhằm mục đích có một ứng dụng mạng đơn giản, linh hoạt và bảo mật cao.

Các tính năng mạnh mẽ của Lớp 2

MGSW-24160F có thể được lập trình cho các chức năng quản lý chuyển mạch nâng cao như tổng hợp liên kết cổng động, VLAN 802.1Q và VLAN Q-in-Q , giao thức cây đa nhịp (MSTP) , bảo vệ vòng lặp và BPDU , theo dõi IGMP và theo dõi MLD . Thông qua tổng hợp liên kết, MGSW-24160F cho phép vận hành một trunk tốc độ cao kết hợp với nhiều cổng và cũng hỗ trợ chuyển đổi dự phòng. Ngoài ra, Giao thức Khám phá Lớp Liên kết (LLDP) là giao thức Lớp 2 được tích hợp để giúp khám phá thông tin cơ bản về các thiết bị lân cận trên miền quảng bá cục bộ.

Kiểm soát giao thông hiệu quả

MGSW-24160F được trang bị các tính năng QoS mạnh mẽ và khả năng quản lý lưu lượng mạnh mẽ để nâng cao dịch vụ cho các giải pháp dữ liệu, thoại và video cấp doanh nghiệp. Các chức năng bao gồm kiểm soát bão broadcast/multicast/unicast, kiểm soát băng thông trên mỗi cổng, ưu tiên và đánh dấu QoS DSCP 802.1p/CoS/IP. Thiết bị đảm bảo hiệu suất tốt nhất trong truyền tải VoIP và video, đồng thời cho phép doanh nghiệp tận dụng tối đa tài nguyên mạng hạn chế.

Giao diện quản lý thân thiện với người dùng

Để quản lý hiệu quả, MGSW-24160F được trang bị giao diện quản lý bảng điều khiển , Web và SNM P.

• Với giao diện quản lý dựa trên Web tích hợp , MGSW-24160F cung cấp tiện ích quản lý và cấu hình dễ sử dụng, độc lập với nền tảng.
• Đối với việc quản lý bằng văn bản , có thể truy cập các thiết bị chuyển mạch thông qua Telnet và cổng điều khiển.
• Đối với phần mềm quản lý và giám sát theo tiêu chuẩn, nó cung cấp kết nối SNMPv3 giúp mã hóa nội dung gói tin tại mỗi phiên để quản lý từ xa an toàn.

Hơn nữa, MGSW-24160F cung cấp khả năng quản lý từ xa an toàn bằng cách hỗ trợ các kết nối SSHv2 , TLSv1.2 và SNMP v3 giúp mã hóa nội dung gói tin tại mỗi phiên.

Quản lý ngăn xếp kép IPv6/IPv4

Hỗ trợ cả giao thức IPv6 và IPv4, MGSW-24160F giúp các doanh nghiệp vừa và nhỏ bước vào kỷ nguyên IPv6 với mức đầu tư thấp nhất vì cơ sở hạ tầng mạng của sản phẩm không cần phải thay thế hoặc đại tu nếu mạng biên IPv6 FTTx được thiết lập.

Cơ chế chẩn đoán SFP thông minh

MGSW-24160F hỗ trợ chức năng SFP-DDM (Digital Diagnostic Monitor) giúp quản trị viên mạng dễ dàng theo dõi các thông số thời gian thực của bộ thu phát SFP và SFP+, chẳng hạn như công suất đầu ra quang, công suất đầu vào quang, nhiệt độ, dòng điện phân cực laser và điện áp cung cấp bộ thu phát.

Nguồn điện AC/DC dự phòng đảm bảo hoạt động liên tục

MGSW-24160F được trang bị đặc biệt với một bộ cấp nguồn AC 100~240V và hai bộ cấp nguồn DC 36~60V , mang đến nguồn điện dự phòng đáng tin cậy và có khả năng mở rộng. Hệ thống cấp nguồn liên tục được thiết kế đặc biệt để đáp ứng nhu cầu của các cơ sở công nghệ cao đòi hỏi tính toàn vẹn nguồn điện cao nhất. Với bộ cấp nguồn DC 36~60V, MGSW-24160F có thể hoạt động như một thiết bị viễn thông có thể đặt trong phòng điện tử.

Giải pháp quản lý từ xa

Hệ thống Quản lý Mạng Toàn diện (UNI-NMS) của PLANET , ứng dụng NMSViewerPro và CloudViewerPro cung cấp hỗ trợ mạnh mẽ cho đội ngũ CNTT trong việc quản lý và giám sát hiệu quả tất cả các thiết bị mạng, bao gồm cả MGSW-24160F, từ xa. Được thiết kế để triển khai trong cả doanh nghiệp và ngành công nghiệp, nơi MGSW-24160F được sử dụng từ xa, các hệ thống này cho phép xác định lỗi hoặc tình trạng sự cố mà không cần phải đến tận nơi. Với Giải pháp Quản lý Từ xa của PLANET, các doanh nghiệp thuộc mọi loại hình giờ đây có thể được quản lý nhanh chóng và hiệu quả thông qua một nền tảng thống nhất, hợp lý hóa việc giám sát hoạt động.

Thiết kế tối ưu cho mạng lưới khu vực đô thị

Nhờ cải tiến công nghệ Ethernet cáp quang với các tính năng linh hoạt cao, khả năng mở rộng cao và dễ lắp đặt, MGSW-24160F cung cấp tốc độ truyền dữ liệu lên đến 10Gbps qua giao diện cáp quang và khoảng cách truyền dẫn lên đến 80km. MGSW-24160F là giải pháp lý tưởng cho các nhà cung cấp dịch vụ như ISP và viễn thông để xây dựng Mạng lưới Khu vực Đô thị (MAN) dựa trên công nghệ cáp quang cho Dịch vụ Internet WAN.

Giải pháp tuyệt vời cho việc chuyển đổi lõi/phòng ban

MGSW-24160F là lựa chọn tuyệt vời cho switch lớp lõi trong mạng Gigabit. Với 24 cổng multi-gigabit, MGSW-24160F có thể kết nối tối đa 24 switch biên trong môi trường Ethernet. Hơn nữa, nó còn cung cấp tốc độ switch 120 Gigabit mỗi giây và băng thông cao cho kết nối xương sống.

Cổng vật lý

• 8 cổng RJ45 Gigabit Ethernet 10/100/1000BASE-T
• 12 khe cắm mini-GBIC/SFP 100/1000BASE-X
• 4 khe cắm SFP+ 10GBASE-SR/LR , tương thích ngược với   bộ thu phát SFP 100/1G/2.5GBASE-X
• Giao diện điều khiển RJ45 tới RS232 DB9 để quản lý và thiết lập cơ bản.

Sự phù hợp của phần cứng

• Một đầu vào nguồn điện xoay chiều 100 đến 240V hoặc hai đầu vào nguồn điện một chiều 36 đến 60V, nguồn điện dự phòng có bảo vệ phân cực ngược
  • Bảo vệ mất điện dự phòng chủ động-chủ động
  • Sao lưu sự cố mất điện thảm khốc trên một nguồn cung cấp
  • Khả năng chịu lỗi và phục hồi
• Thiết kế gắn trên giá đỡ 19 inch
• Vỏ kim loại IP30
• Rơ le báo động khi cổng bị hỏng, mất điện
• Hai quạt tản nhiệt tích hợp
• Hỗ trợ bảo vệ EFT cho nguồn điện DC 6KV và bảo vệ ESD Ethernet DC 6KV
• Nhiệt độ hoạt động từ 0 đến 60 độ C cho nguồn điện đầu vào AC/DC

Đầu vào kỹ thuật số và đầu ra kỹ thuật số

• 2 đầu vào kỹ thuật số (DI)
• 2 đầu ra kỹ thuật số (DO)
• Tích hợp cảm biến vào hệ thống báo động tự động
• Chuyển báo động sang mạng IP thông qua bẫy SNMP

Chuyển đổi

• Dựa trên phần cứng 10/100Mbps (bán song công/toàn phần), 1000Mbps (chế độ song công hoàn toàn), tự động đàm phán và tự động MDI/MDI-X
• Có chế độ Lưu trữ và Chuyển tiếp với tốc độ lọc và chuyển tiếp theo tốc độ dây
• Kiểm soát lưu lượng IEEE 802.3x cho hoạt động song công toàn phần và áp suất ngược cho hoạt động bán song công
• Kích thước bảng địa chỉ MAC 16K
• Khung jumbo 12K
• Tự động học địa chỉ và địa chỉ cũ
• Hỗ trợ giao thức CSMA/CD

Tính năng của Lớp 2

• Ngăn ngừa mất gói tin bằng áp suất ngược (bán song công) và điều khiển luồng khung tạm dừng IEEE 802.3x (toàn song công)
• Kiến trúc Store and Forward hiệu suất cao, kiểm soát bão phát sóng và lọc runt/CRC giúp loại bỏ các gói tin lỗi để tối ưu hóa băng thông mạng
• Hỗ trợ VLAN
  • VLAN gắn thẻ IEEE 802.1Q
  • Hỗ trợ Cầu nối Nhà cung cấp (VLAN Q-in-Q, IEEE 802.1ad)
  • Giao thức VLAN
  • VLAN thoại
  • VLAN riêng (Cổng được bảo vệ)
  • VLAN quản lý
  • GVRP
• Hỗ trợ giao thức Spanning Tree
  • STP (Giao thức cây mở rộng)
  • RSTP (Giao thức cây mở rộng nhanh)
  • MSTP (Giao thức cây mở rộng đa)
  • STP BPDU Guard, BPDU Filtering và BPDU Forwarding
• Hỗ trợ tổng hợp liên kết
  • Giao thức điều khiển tổng hợp liên kết IEEE 802.3ad (LACP)
  • Cisco ether-channel (Trunk tĩnh)
  • Tối đa 8 nhóm trunk, tối đa 8 cổng cho mỗi nhóm trunk
• Cung cấp cổng phản chiếu (nhiều-đến-1)
• Bảo vệ vòng lặp để tránh vòng lặp phát sóng
• Hỗ trợ ERPS (Chuyển mạch bảo vệ vòng Ethernet)
• Giao thức khám phá lớp liên kết (LLDP)

Các tính năng định tuyến IP lớp 3

• Hỗ trợ tối đa 32 tuyến tĩnh và tóm tắt tuyến
• Giao diện định tuyến cung cấp chế độ định tuyến theo VLAN

Chất lượng dịch vụ

• Giới hạn tốc độ vào/ra cho mỗi cổng kiểm soát băng thông
• Phân loại giao thông
  • IEEE 802.1p CoS
  • Thứ tự ưu tiên TOS/DSCP/IP của các gói tin IPv4/IPv6
• Chính sách CoS ưu tiên nghiêm ngặt và Weighted Round Robin (WRR)

Đa hướng

• Hỗ trợ theo dõi IPv4 IGMP v2 và v3
• Hỗ trợ theo dõi IPv6 MLD v1, v2
• Hỗ trợ chế độ truy vấn IGMP
• Lọc cổng theo dõi IGMP
• Lọc cổng theo dõi MLD

Bảo vệ

• Hỗ trợ kiểm soát bão
  • Phát sóng / Đa hướng / Đơn hướng không xác định
• Xác thực
  • Máy khách RADIUS tích hợp để hợp tác với máy chủ RADIUS
  • Tùy chọn DHCP 82
  • Xác thực quyền truy cập người dùng đăng nhập RADIUS/TACACS+
• Danh sách kiểm soát truy cập
  • ACL dựa trên IP IPv4/IPv6
  • ACE dựa trên IP IPv4/IPv6
  • ACL dựa trên MAC
  • ACE dựa trên MAC
• Bảo mật MAC
  • MAC tĩnh
  • Lọc MAC
• Bảo mật cổng để lọc các mục nhập địa chỉ MAC nguồn
• DHCP Snooping để lọc các tin nhắn DHCP không đáng tin cậy
• Kiểm tra ARP động loại bỏ các gói ARP có liên kết địa chỉ MAC với địa chỉ IP không hợp lệ
• IP Source Guard ngăn chặn các cuộc tấn công giả mạo IP
• Phòng chống tấn công DoS

Sự quản lý

• Quản lý ngăn xếp kép IPv4 và IPv6
• Giao diện quản lý chuyển mạch
  • Quản lý chuyển mạch web
  • Giao diện dòng lệnh Console/Telnet
  • Quản lý chuyển mạch SNMP v1 và v2c
  • Truy cập an toàn SSHv2, TLSv1.2 và SNMP v3
• Quản lý SNMP
  • Bẫy SNMP cho thông báo giao diện Link Up và Link Down
  • Bốn nhóm RMON (lịch sử, thống kê, báo động và sự kiện)
• Kiểm soát mức độ đặc quyền của người dùng
• Máy khách Giao thức truyền tệp tầm thường (TFTP) tích hợp
• BOOTP và DHCP để gán địa chỉ IP
• Bảo trì hệ thống
  • Tải lên/tải xuống chương trình cơ sở qua HTTP/TFTP
  • Tải lên/tải xuống cấu hình thông qua HTTP/TFTP
  • Hình ảnh kép
  • Nút đặt lại phần cứng để khởi động lại hệ thống hoặc đặt lại về mặc định gốc
• Giao thức thời gian mạng SNTP
• Chẩn đoán mạng
  • Chẩn đoán cáp
  • Ping từ xa ICMPv6/ICMPv4
  • SFP-DDM (Màn hình chẩn đoán kỹ thuật số)
• Giao thức khám phá lớp liên kết (LLDP) và LLDP-MED
• Ghi nhật ký tin nhắn sự kiện vào máy chủ Syslog từ xa
• Tiện ích khám phá thông minh PLANET để quản lý triển khai
• Hệ thống PLANET NMS và ứng dụng NMSViewerPro/CloudViewerPro để quản lý triển khai
